高速铣床（High-Speed Machining, HSM）详解

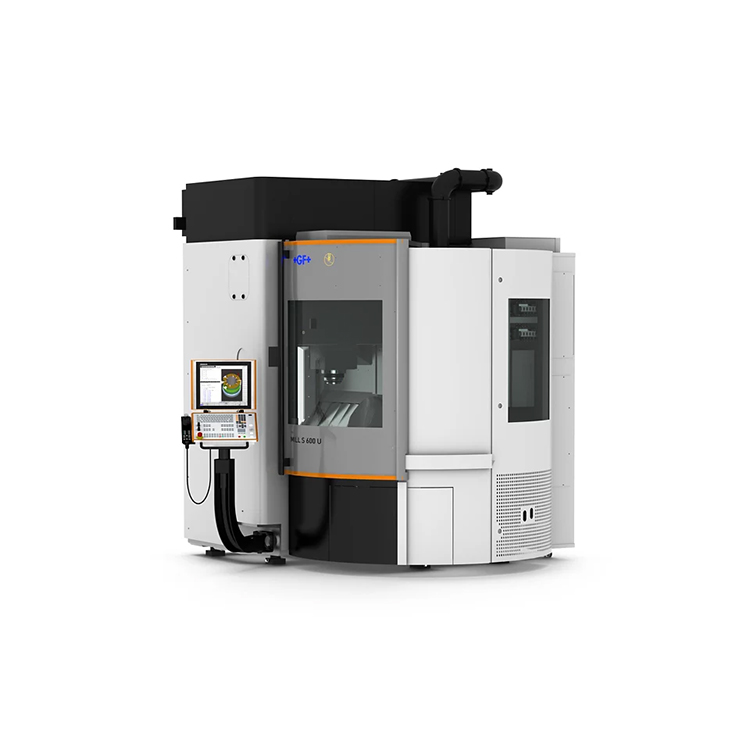

高速铣床（High-Speed Milling Machine）是一种采用超高主轴转速和高进给速度进行精密加工的数控机床，主要用于高效切削复杂曲面、薄壁件、硬质材料等，广泛应用于模具、航空航天、医疗、电子等行业。
1. 高速铣床的核心特点
(1) 高主轴转速（10,000~100,000 RPM）
采用电主轴或气浮主轴，减少振动，提高表面质量。
适合小直径刀具（如0.1~3mm）精细加工。
(2) 高进给速度（20~60 m/min）
搭配直线电机或高动态伺服驱动，减少空行程时间。
提高加工效率，缩短生产周期。
(3) 高加速度（1~2g）
快速响应复杂轨迹（如五轴联动），减少加工时间。
(4) 高刚性+轻量化结构
采用矿物铸件（聚合物混凝土）床身或碳纤维增强结构，降低振动，提高稳定性。
部分机型使用热对称设计，减少热变形影响。
(5) 智能化控制
自适应切削（Adaptive Control）：实时调整进给速度，避免刀具过载。
振动抑制技术：主动阻尼系统减少颤振，提高光洁度。
2. 高速铣床 vs. 传统铣床
| 对比项 | 高速铣床（HSM） | 传统铣床 |
|---|---|---|
| 主轴转速 | 10,000~100,000 RPM | 3,000~8,000 RPM |
| 进给速度 | 20~60 m/min | 5~15 m/min |
| 加工精度 | ±0.001~0.005 mm | ±0.01~0.02 mm |
| 适用刀具 | 小直径（0.1~6mm），硬质合金/金刚石 | 大直径（6~50mm），高速钢/硬质合金 |
| 典型应用 | 精密模具、航空叶片、医疗植入物 | 普通零件、重型切削 |
3. 高速铣床的核心技术
(1) 电主轴技术
采用内置电机直驱，取消皮带/齿轮传动，减少振动，提高转速（如瑞士Step-Tec、德国GMN）。
部分机型支持油气润滑/陶瓷轴承，延长寿命。
(2) 直线电机驱动
替代滚珠丝杠，实现无反向间隙、超高加速度（如Mikron、DMG MORI机型）。
(3) 五轴联动
通过**摆头式（Head-Head）或转台式（Table-Table）**结构，实现复杂曲面加工（如叶轮、涡轮叶片）。
(4) 热补偿系统
通过温度传感器+数控补偿，减少机床热变形对精度的影响。
(5) CAM软件优化
专用HSM编程策略（如摆线铣削、螺旋进刀），减少刀具负载，延长寿命。
4. 高速铣床的典型应用
(1) 模具制造
石墨电极、注塑模、压铸模的高速精加工，减少EDM（电火花）依赖。
(2) 航空航天
铝合金、钛合金结构件（如飞机框架、发动机叶片）的高效切削。
(3) 医疗行业
骨钉、牙科种植体、关节假体等微小零件加工（Ra＜0.4μm）。
(4) 电子行业
手机金属外壳、散热片、精密连接器等高光洁度需求零件。
5. 代表品牌与机型
| 品牌 | 典型高速铣床型号 | 特点 |
|---|---|---|
| GF Mikron | HSM 500 / MILL P 800 U | 五轴精密加工，直线电机驱动 |
| DMG MORI | HSC 70 linear / CMX 50 U | 高动态性能，模块化设计 |
| Makino | D200Z / F5 | 石墨加工专用，防尘系统 |
| Hermle | C 650 / C 52 | 高刚性，适合硬质合金切削 |
| Haas | UMC-750SS | 性价比高，适合中小企业 |
6. 高速铣床的局限性
设备成本高：高端机型价格可达数百万人民币。
刀具成本高：小直径硬质合金/金刚石刀具易损耗。
对CAM编程要求高：需优化刀路避免过切或断刀。
总结
高速铣床的核心优势在于“高转速+高精度+高效率”，特别适合复杂、精密、小批量高附加值零件的加工。随着五轴技术和智能化发展，HSM正在逐步替代部分传统铣削和EDM工艺，成为高端制造业的关键设备。
